ハンガードアとは？上吊り式スライド扉の仕組みと選定の注意点

工場や倉庫、配送センターなどの大開口部を設計・施工する際、「車の通行をスムーズにしたい」「開口部を極力広く取りたい」というご要望は非常に多く寄せられます。こうしたニーズに応える代表的な建具が「シヤッター」や「ハンガードア（上吊り式スライド扉）」です。今回はこの「ハンガードア」について解説します。 ハンガードアは、上部レールで扉本体を吊り下げて移動させる機構を備えており、従来の下レール式扉（下車式扉）と比べて足元の通行障害を大幅に軽減できる特長を持っています。しかし、メリットばかりに着目して採用を決めてしまうと、設置後の風圧トラブルや稼働の不具合につながるケースもあります。 本記事では、ハンガードアの基本的な仕組みから、現場で失敗しないための選定基準や注意点までをプロの視点でわかりやすく解説します。

ハンガードア（上吊り式スライド扉）の基本構造と仕組み

ハンガードアとは、扉の全重量を上部に設置したハンガーレールと吊り車（ローラー）で支え、水平方向にスライドさせて開閉する上吊り式の引き戸システムです。 一般的な下レール式の引き戸が「床面のレールの上に戸車を載せて走る」構造であるのに対し、ハンガードアは「天井や梁から吊り下げて動かす」という構造で設計されています。

上部レールで吊り下げる開閉メカニズム

ハンガードアの最大の構造的特徴は、扉の上部に配置された「吊りハンガー（吊車）」と「ハンガーレール」にあります。 扉の荷重はすべて上部の躯体（梁や上部構造物）にかかる仕組みになっており、下部は扉が風や振動で揺れるのを防ぐ「ガイド」の役割のみを果たします。この構造により、扉自体の滑らかな走行性能と軽快な操作性を実現しています。

床面の下部溝を小さく抑えられる構造上のメリット

下レール式の扉の場合、扉の重量を支えるために床面に深く頑丈な溝や大きな金属レールを埋め込む必要があります。これに対し、ハンガードアは上部で重量を支えるため、床面には扉の振れ止め用の小さなガイドローラーとガイドレール（溝）を設けるだけで施工が可能です。 三和鋼業のハンガードアでは、小ガイドローラーを採用した専用設計を行うことで、床溝の幅や深さをわずか数センチ程度に抑えることが可能です。これにより、床面の凹凸を最小限にし、フォークリフトや車両の通行をスムーズに保つことができます。

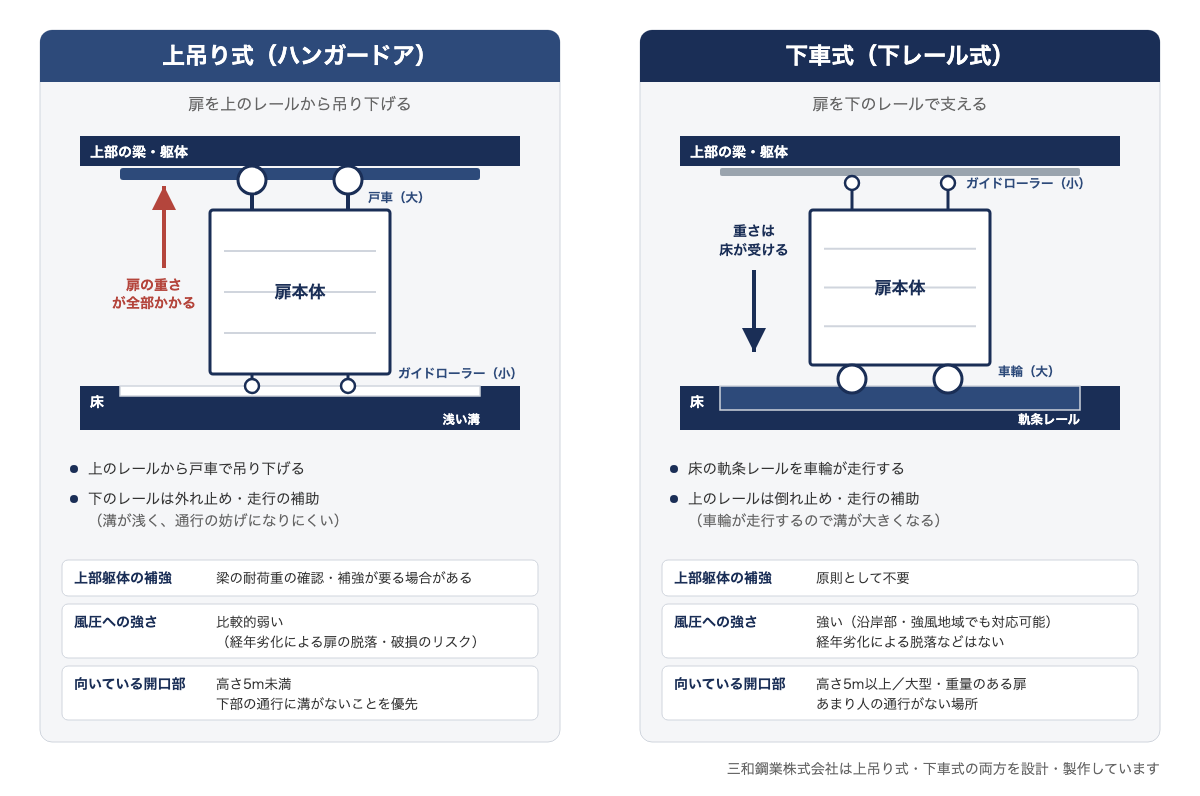

一般的な引き戸や下レール式扉との違い

ハンガードアと一般的な下レール式扉の違いをまとめると、以下の通りです。

比較項目	ハンガードア（上吊り式）	下レール式スライド扉
荷重がかかる位置	上部構造（梁・天井）	床面（下部レール）
床面の状態	小さなガイド溝のみ（小ガイドローラー）	大きなレール・深い溝が必要
車両の通行性能	極めてスムーズ（振動・ガタつきが最小）	段差や溝によるガタつきが発生しやすい
ゴミ・異物詰まり	上部レールの環境上、詰まりにくい	床溝に石やゴミが溜まりやすく脱輪リスクあり

このように、建物の用途や通過する車両の種類、さらに建物の構造耐力によって、選択すべきドアのタイプが変わってきます。

導入前に知っておくべきデメリットと注意点

足元の段差を抑え、車両の行き来をスムーズにできるハンガードア（上吊り式スライド扉）ですが、導入にあたっては構造上の留意点やリスクを事前に把握しておくことが欠かせません。見た目のスマートさやコスト面だけで選定してしまうと、導入後に「思っていたより開閉が重い」「強風時に不安がある」といった事態を招く恐れがあります。 ここでは、設計時や選定時にプロの現場目線で確認しておくべき注意点を詳しく解説します。

ガイドローラー溝を狭くしすぎることによる稼働の悪化

建築設計や意匠（見た目）にこだわるあまり、床面の見た目をすっきりさせようとして扉下部のガイドローラー溝（ガイドレール）の幅を極端に狭く設計してしまうケースがあります。 しかし、溝を狭くしすぎると、扉の移動時やわずかな風揺れによって扉下部と溝の側面が常に接触・擦れ合う状態が発生します。擦れが生じることで摩擦係数が大幅に上がり、結果として「ドアの動きが極めて重くなる」「異音が発生する」といったトラブルの原因になります。 見た目の美しさとスムーズな稼働性能を両立させるためには、適切なクリアランス（隙間）を確保したガイド溝の設計が不可欠です。

耐風圧性能への配慮と台風・激甚災害時のリスク

ハンガードアは、扉に使用する鉄材に比較的軽量で薄い部材を採用できるため、製作・導入コストを抑えやすいというコストパフォーマンス面でのメリットがあります。一方で、その構造上、風に押された際の耐風圧性能は決して高いとは言えません。 強風が吹く地域や、台風などの激甚化する自然災害時の安全性を優先して考慮する環境においては、風圧によって扉が脱落・破損するリスクを否定できません。こうした台風時などの緊急事態や沿岸部・強風地域の現場では、より強固な下レール（下車）式の扉を選択する方が安全面で適している場合があります。

上部構造（梁・天井）の強度確認が必要

下レール式とは異なり、ハンガードアは扉全体の自重（全重量）がすべて上部の躯体・梁にかかります。 そのため、既存建物の改修や新規設計時に上部の梁や躯体フレームに十分な耐荷重・強度が備わっていない場合、吊り元となる構造体の補強工事が別途必要になることがあります。事前に建物の構造耐力をしっかりと確認しておくことが重要です。

失敗しないハンガードアの選定ポイント

ハンガードアの導入で失敗を防ぎ、長期にわたって安全かつ快適に運用するためには、現場の設置環境や開口部の寸法、運用方法に合わせた適切な仕様選定が欠かせません。 ここでは、設計時や製品選定時に必ず確認しておくべき3つの重要なポイントを解説します。

開口部のサイズと高さによる判断（高さ5mがひとつの目安）

ハンガードアは構造上、扉本体の自重がすべて上部にかかるため、あまりにも大きすぎるサイズ（特に手動式の場合）には対応が難しいという側面があります。 選定時の大きな判断基準として、「扉の高さが約5m以上」になる大開口部においては、ハンガードアではなく下レール（下車）式の扉を採用することを推奨しています。自重のある大型扉を下部でしっかり支える構造にすることで、走行の安定性と耐久性が飛躍的に向上するためです。 ただし、電動式を採用する場合は駆動方式や制御メカニズムが異なるため、5mを超えるサイズであってもハンガードアの対応が可能なケースがあります。開口部の高さと開閉方式の組み合わせを考慮して選定することが重要です。

設置環境の風荷重と耐風圧計算の実施

前述の通り、ハンガードアは比較的軽量な鉄材を使用することが多いため、強風の影響を受けやすい特性を持っています。そのため、設置場所が沿岸部やビル風・強風の影響を受ける地域である場合、設置環境に必要な耐風圧強度の計算が不可欠となります。 想定される最大風速や設置場所の風荷重（風圧）を事前に計算し、構造的に十分な強度を持つ設計を行うか、あるいはより強固な下車式扉への切り替えを検討することが安全管理上のポイントです。

上吊り式（ハンガー）と下車式の両方を提案できる専門メーカーに相談する

開口部の建具選定において最も避けるべきなのは、特定の製品規格しか扱っていないメーカーに依頼し、現場の環境に合わない仕様を無理に導入してしまうことです。 三和鋼業では、ハンガードア（上吊り式スライド扉）と下レール（下車）式スライド扉の「両方」を自社で設計・製作対応できる体制を整えています。完全受注生産（フルオーダーメイド）により、その都度設置環境に必要な耐風圧強度を正確に計算し、開口部サイズや現場条件に応じた最適な扉をご提案いたします。

三和鋼業のハンガードア（上吊り式スライド扉）

大型扉・特殊扉の専門エンジニアリング企業である三和鋼業では、規格化された量産製品の販売にとどまらず、現場のあらゆる課題や設計要件に対応する完全受注生産（フルオーダーメイド）のソリューションを提供しています。

一品一様のフルオーダーメイドで現場環境に最適化

工場や倉庫の開口部は、設置される地域（風荷重）、使用頻度、通過する車両の種類、建物の構造耐力によって求められるスペックが千差万別です。 三和鋼業では、お客様の現場ごとに必要な耐風圧強度をその都度精密に計算し、安全性と操作性を高次元で両立させた建具の製作を行っています。床面の下部溝を最小限に抑える小ガイドローラー設計から、吊り元の躯体補強まで配慮した設計が可能です。

上吊り式（ハンガー）と下車式の両方に対応できる技術力

ハンガードアは軽快で足元の段差を小さく抑えられる素晴らしい建具ですが、すべての現場に万能というわけではありません。設置環境や開口部の高さによっては、より構造的に堅牢な下レール（下車）式扉を選択する方が長期的な運用において優れている場合もあります。 三和鋼業は上吊り式と下車式の双方において豊富な設計・製作実績を誇ります。自社の特定製品に偏ることなく、開口部寸法や耐風圧条件、ご予算に合わせて最もリスクが少なく最適な扉形式を客観的・専門的な立場からご提案できます。

まとめ：自社施設に最適なハンガードアを選ぶために

ハンガードア（上吊り式スライド扉）は、床面の下部溝を小さく抑え、フォークリフトや車両の通行をスムーズにする大変優れた構造を持っています。 しかし、意匠を重視しすぎてガイド溝を狭くしすぎると摩耗や稼働低下を招くリスクがあり、また高さ5mを超える大型開口部や強風地域・台風時の災害対策としては、下レール（下車）式扉が適しているケースもあります。 失敗のない開口部設計を実現するためには、建物の構造や風圧計算、日々の運用方法を網羅的に考慮した専門メーカーへの相談が不可欠です。
